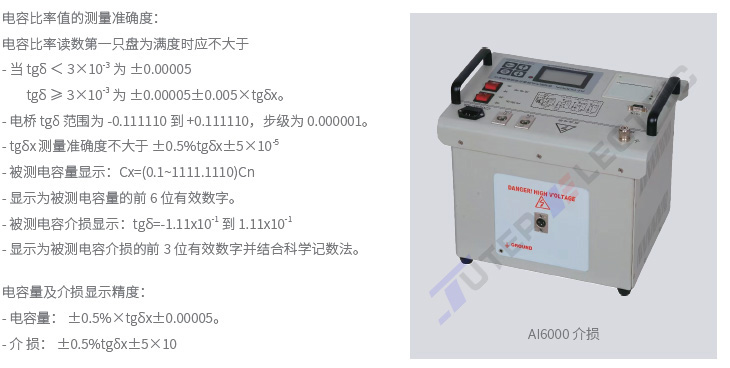

高压介损测试仪

高压介损测量系统主要应用于电力变压器、高压互感器、高压XLPE电缆等电力产品。

通过高电压介损的测量来判断电力产品的合格情况，进一步提高电力产品的质量。

概述

高压介损测试仪采用电流比较仪的原理并结合计算机数据处理，操作方便可靠，测量精度高、读数位数多、线性度好，不受环境温湿度影响的特点，仪器内部的计算机能自动对测试数据进行处理，直接在面板上显示电容值及介损tgδ和测试电压及流经标准电容的电流（Icn），是目前国内精度较高、稳定性好、操作方便、用途广泛的高压电桥。

主要性能

高压电桥为实验室精密型仪器。主要采用电流比较仪的原理，使它在测量上具有较高的比率精度和稳定性，通过计算机数据处理，使测量更加直观。本电桥可与各类高压标准电容器配合组成高压电容电桥，适宜于在高电压下测量电力电缆、高压套管、电力电容器、互感器等高压电力设备的电容量及损失角正切值tgδ，以及各种固体或液体绝缘材料的介电常数（e）及损失角正切值，也可测量高压变压器或电压互感器的比差及角差。电桥可外接电流互感器以扩大量程，本电桥为四端测量，具有引线补偿装置，使测量精度提高，消除接线电阻引起的附加误差。本电桥还可测量电抗器的电感量及Q值。

主要技术指标

电桥电容比 Cx/Cs（当额定比率为1:1时）为О到1.111110，步级0.000001，倍率（K）变化范围为1000、500、200、100、50、20、10、5、2、1共十档，电容的测量范围决于标准电容器Cs的大小电容值

即：Cx=Cs·K· （Cx/Cs）
