变频谐振测试系统

变频测试系统主要用于电力电缆、电力变压器、高压互感器、高压开关等电力产品试验，试验内容包括交流耐压试验、局部放电试验、电力设备高频试验。

使用条件

最高海拔高度 1000m

高压组件操作温度范围 3℃～+45℃

电子组件操作温度范围 10℃～+45℃

所有组件储存及运输温度范围 20℃～+60℃

接地电阻 <1.0Ω

海拔高度每增加100m 电压额定必须降低1%

高压组件相对湿度(非凝结状态) ≤95%

电子组件相对湿度(非凝结状态) ≤80%

耐震能力 8级烈度

使用环境 无尘埃

系统主要技术参数

额定电压 50kV～1000kV(及以上)

额定能量 50kVA～250000kVA(及以上)

额定频率 20Hz～300Hz

典型噪声 ≤75dB (离开设备两米处测量)

系统品质因数 Q≥ 20～150

局放量 80%电压下PD≤10.0pc (或根据用户的要求做的更高)

负荷能力 额定容量下运行1小时，冷却1小时，一天3～6次，50%额定容量下可连续运行；(或根据用户的要求做的更高)

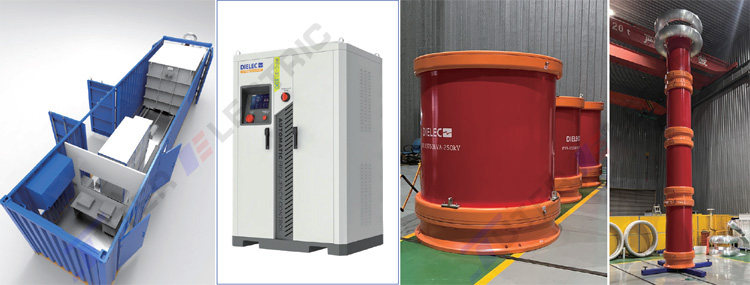

成套装置组成

FVR-系列变频电抗器 1套

FVP-系列变频试验电 1台

EXC-系列励磁变压器 1台

CVD-系列电容分压器 1台

HVC-系列补偿电容器 1套
