高压直流测试系统

高压直流测试系统主要应用于电力变压器、高压互感器、避雷器、高压开关、高压XLPE电缆等电力产品。通过高压直流测量来判断电力产品的合格情况，进一步提高电力产品的质量。

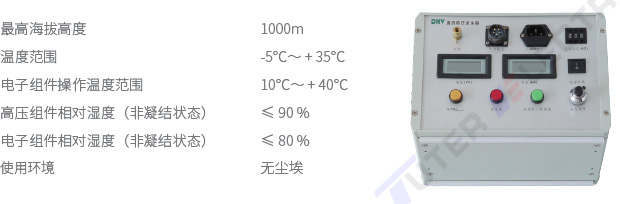

使用条件

DHV-系列高压直流试验装置

采用脉宽调制技术，高频大反馈，电压稳定度高，纹波系数≤1%

全量程平滑调压，电压调节精度≤0.5%，稳定度≤1%，

电压电流误差1%±2个字

升压电位器零起升压，并附有电压刻度指示

0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤1%

过压保护采用拔盘设定，误差<±1%

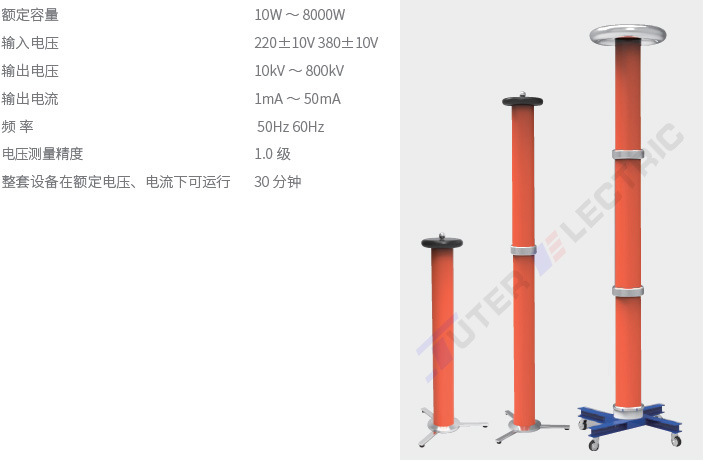

技术参数

DHVL-系列高压直流试验装置

直流高压输电工程的发展，要求进行电气设备的高压直流试验，如各种绝缘材料、高压直流电缆等电力产品在直流高电压作用下进行性能试验。

主要特点

高压硅堆由多段组成，具有人工极性转换、自动极性转换;直流发生器由电阻分压器和控制台组成，组合结构整体可推移;本体电容器塔根据实际情况来确定数据：本直流电源主回路采用单相试验变压器多级倍压整流电路，试验变压器初级线圈侧由调压器调压装置供电。

成套装置组成

DHV-系列直流发生器 1套

RVD-系列电阻分压器 1台

YDT-系列充电变压器 1台

TDGZ-系列接触式调压器 1台

JTKZ-5系列控制/测量系统 1台

XL-系列保护电阻 1根

附件测量电缆、控制电缆 1套

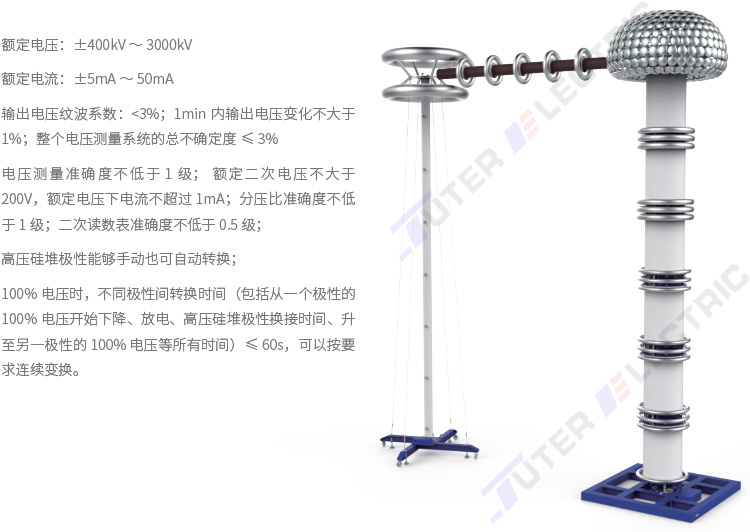

主要技术参数值
