绝缘材料电气性能检测

一、概述

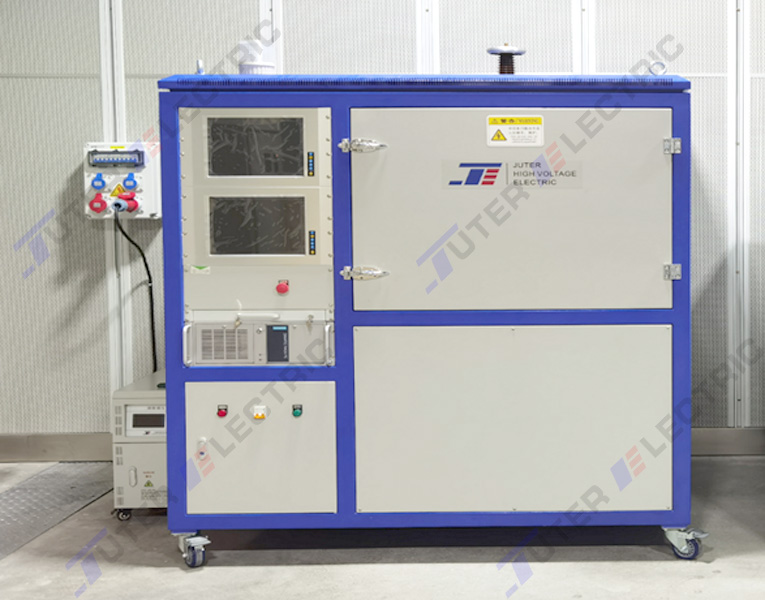

绝缘材料电气性能检测系统是一个关键的测试工具，集成了多种测试方法的综合平台，旨在通过科学、准确的方法评估绝缘材料的电气性能。

电气性能检测依据GB/T1408.1、GB/T1409；涉及绝缘材料电气强度试验、介电强度试验、局放试验、绝缘电阻、高频介损试验、工频介损试验、绝缘材料的体积或表面电阻率试验、电缆半导电屏蔽层电阻率测试等。

二、技术特点

软件控制：系统采用西门子工业计算机控制，NI数据采集卡测量采集测试数据，具有强大的软件功能和全自动化操作，能够随时打印数据，分析被测材料更加有效。

高精度：采用西门子cpu中央单元处理器，保证了采集精度的最高和最稳定。

安全性：系统具有漏电防护网、电弧自动卸压等安全措施，有效保护人员安全。

多功能性：不仅可以测试固体绝缘材料，还可以测试液体绝缘材料，如绝缘油等。

三、系统优势

符合国家标准：系统的设计制造满足并优越于多项国家标准，确保测试结果的准确性和可靠性。

操作简便：新技术的应用使得系统操作更加简便，自动化程度高，能够在短时间内完成大量测试工作。

实时监控与预警：系统通过实时监控和故障预警功能，能够及时发现潜在的绝缘故障，避免设备损坏和事故发生。

提高测试效率与准确性：相比传统测试方法，新技术极大地提高了测试效率和准确性，减少了人为误差，提高了测试数据的可靠性。

四、设备分项参数

• 4.1工频耐压系统

系统输出电压：0-50kV/100kV(更高电压需另行商定）

系统输出电流：0-100mA(更大电流需另行商定)

输出频率：50/60Hz

局放要求：另行商定

• 4.2高频介损

测试频率范围：100KHZ-110MHZ （6位有效数字）

调谐电容误差：大于150pF时，±1% 小于150pF时，±1pF 分辨率0.1pF

Q值误差：小于5% Q值分辨率：4位有效数 分辨率0.1

介电常数（ε）显示: 0.1%

介质损耗（tanδ）显示: 0.03%

• 4.3工频介损

准确度：Cx:±（读数×1%+1pF）

tgδ:±（读数×1%+0.00015）

实验室环境下，配套专用绝缘材料电极，tgδ:±（读数×0.5%+0.00005）

抗干扰指标：变频抗干扰，最大输入电流5A试品电容，电感，电阻特性自动识别，选配CVT测试功能

电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高压：60pF～30μF/15kV

分辨率：最高0.001pF，4位有效数字

• 4.4电线电缆半导电橡塑电阻测试

测量范围：10-4--103Ω/cm可扩展到105Ω/cm；（10负4次方至10的3次方）

分辩率：10-6Ω/cm（10负6次方）精度：0.5%

测量电极

1．电流电极：宽度50mm,与试样的接触宽度5mm，两个电流电极间的距离110mm

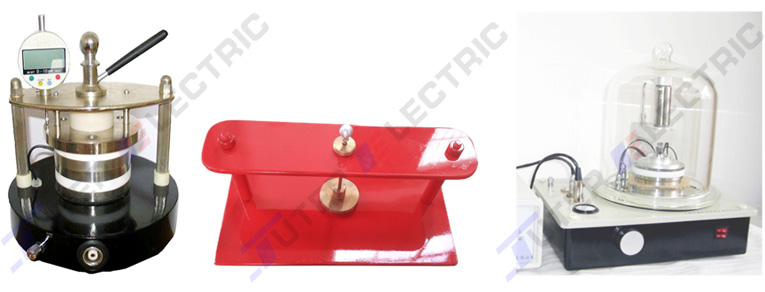

2．电位电极：宽度50mm，接触半径• 4.5固体绝缘材料测试电极

环境温度：20±5℃

相对湿度：65±5%

高低压电极之间距离：0~5mm可调

百分表示值误差：0.01mm

高压电极直径与表面积 ￠98mm(75.43cm2)

测量极直径：50mm （表面积19.63cm2）

空极tgδ：≤3×10-5

最高测试电压：2000V

体积：Ф210mm H180mm
