现场电力测试设备

高压介损测量系统主要应用于电力变压器、高压互感器、避雷器、高压开关、高压XLPE电缆等电力产品。通过高电压介损的测量来判断电力产品的合格情况，进一步提高电力产品的质量。

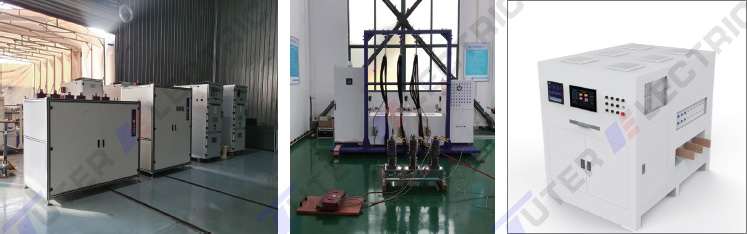

HCTS-系列大电流试验系统

试验系统由控制系统、感应式调压器、大电流变压器组成,成套试验系统连接完整，保护可靠。按规定接入试验系统电源,控制台、调压器、变压器必须可靠接地方可进行电气试验，电气试验时，被试品应与控制台保持一定的安全距离。

主要技术参数

使用电源 220V±10%380V±10%

使用频率 50Hz 60Hz

输出电压 0～45V(可以更高根据用户要求)

输出电流 500A～12000A

电流测量精度 ±0.5%

波形畸变率 <3%

系统过流保护设定 额定容量的20%～100%范围内调节

设备温度 60℃～70℃

时间设定 0.01秒至999.9小时任意设定

温度测量精度 ±0.5℃

温度采样通道 5～80路（可以更高根据用户要求)

系统操作软件

为使用本软件进行数据采集，需要先对设备安装采集模块。通讯是采用RS485信号进行连接，需要在计算机上安装RS-232/RS-485转换模块。本软件SCADA为本地服务器端计算机监控程序部分。本程序安装在本地服务器端计算机上。服务器端计算机用RS-485方式连接硬件设备。本套测控系统可测量记录温度点1点～80点。
