电缆试验终端

试验终端主要用于电力电缆进行局放试验、交流耐压试验、冲击试验、介损测量等试验。

使用条件

最高海拔高度 1000m

温度范围 -5℃～+35℃

电子组件操作温度范围 10℃～+40℃

高压组件相对湿度（非凝结状态) ≤90 %

电子组件相对湿度(非凝结状态) ≤80 %

使用环境 无尘埃

系统主要技术参数

终端型式有二种

油试验终端 主要用于35kV及以下XLPE电缆试验

去离子水终端 主要用于35kV-750kV及以上XLPE电缆试验

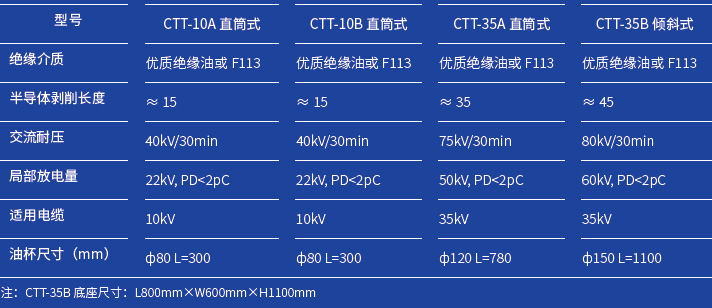

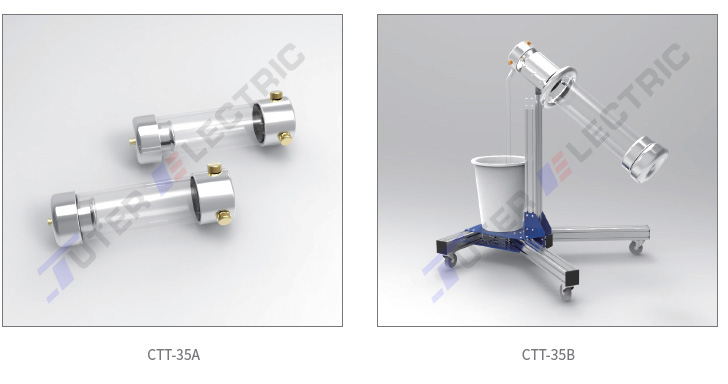

CTT-系列油试验终端

技术参数规范

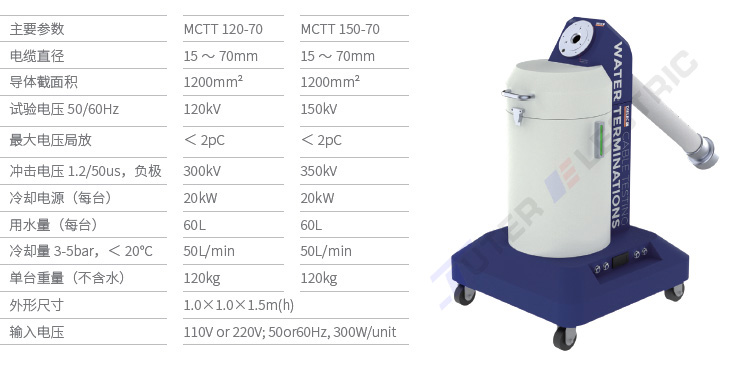

MCTT系列

MCTT 系列的主要应用是对额定电压高达150kV、导体横截面高达1200 mm2的中压电缆进行常规测试，MCTT系列具有传统水终端的所有优点。但它们要紧凑得多，不需要单独的水调节器。

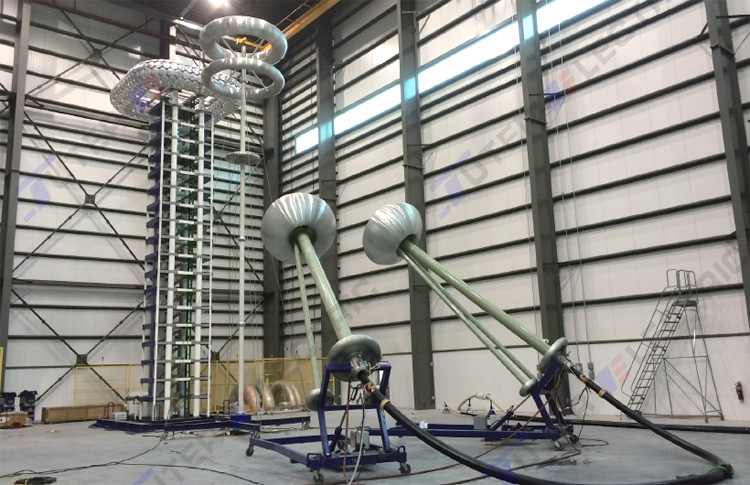

CTS-系列试验终端

终端由外管与内管组成(材料为玻璃丝环氧树脂管)，高压端的管子可使水在内管中环绕电缆循环并回到外管中。终端通过支撑和液压机构固定在可移动小车上，液压机构可使终端上升45°以达到电缆试验位置。

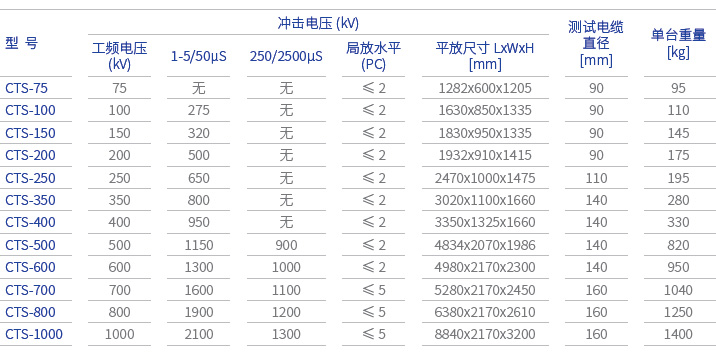

去离子水终端规格表
