冲击电压测试系统

冲击电压测试系统应用于电力变压器、高压互感器、高压开关、电力电缆等高电压电力产品试验。

对高电压电力产品进行冲击电压试验，可产生标准雷电波、操作波、截波，是检测高压电力产品的必备试验仪器。

使用条件

最高海拔高度 1000m

高压组件操作温度范围 10℃～+45C

电子组件操作温度范围 10℃～+45℃

所有组件储存及运输温度范围 20C～+60C

接地电阻 <0.3Q

海拔高度每增加100m，电压额定必须降低 1%

高压组件相对湿度（非凝结状态） ≤85 %

电子组件相对湿度（非凝结状态） ≤85 %

耐震能力 8级烈度

使用环境 无尘埃

系统主要技术参数

额定电压 ±100kV～6000kV（及以上）

额定能量 2.5kJ～1200kJ

级电容量 ±100kV，±200kV

标准雷电波 1.2/50μS

效率85～90%（1.2±30%/50±20%μS）

标准操作波 250/2500us

效率65～70%（250±20%/2500±60%μS）

成套装置组成

IVG - 系列冲击电压发生器 1台

LGR - 系列直流冲电装置 1台

IGCS - 系列智能控制系统 1台

CR - 系列低阻尼电容分压器 1台

IVMS - 系列数字测量及分析系统 1台

MCG - 系列多级球隙截断装置 1台

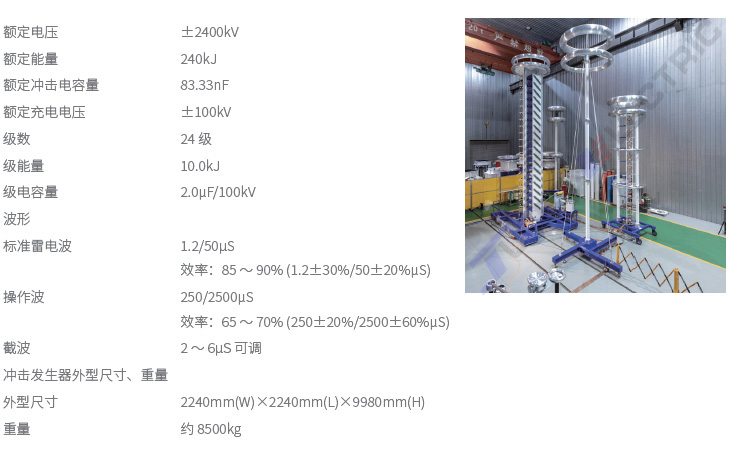

CJD △-2400冲击电压发生器

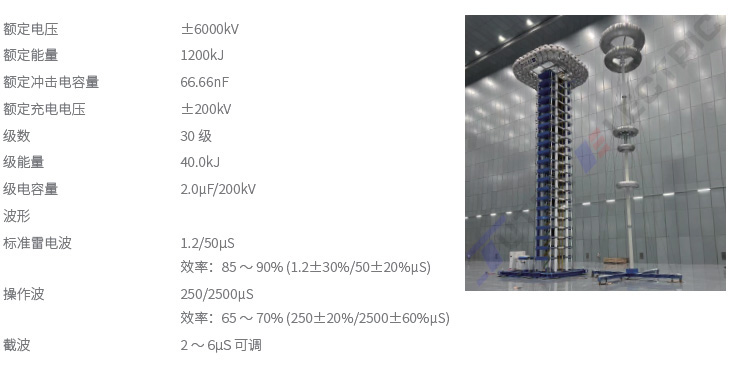

CJDH-6000冲击电压发生器

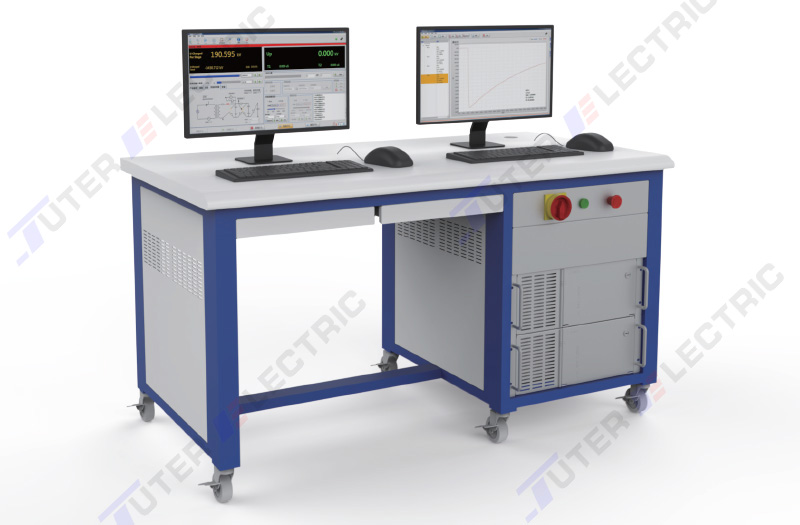

智能控制系统IGCS系列

冲击电压发生器程序自动控制部分是采用NI控制板卡或PLC主机。系统采用多种隔离保护措施，比如光电隔离、相序保护、自动接地、过压过流保护等，真正地实现设备运行在安全的抗干扰环境中，有效地提高了程控系统的可靠性和安全性。同时系统在模拟量数字处理过程中采用了恒流充电技术和高速、高分辨率、高精度的转换模块，提高程控精度和回应。

数字测量及分析系统IVMS系列

本系统的自动分析测量部分用于测量高压雷电脉冲信号，它首先将输入的高压脉冲信号数字化，然后进行存储、显示和波形分析，波形数据能够存档，并能打印输出图形。自动分析测量部分采用高精度数字示波器，按照IEC标准自动分析采集波形的峰值电压Vp、波头时间Tf、波尾时间Tt、截断时间T、过零系数K等，并有保存和复现波形、报告编制和打印等功能。

自动分析软件满足IEC标准、IEEE标准和软件评估标准，自动分析波形参数，包括波头时间Tf、波尾时间Tt、电压电流峰值Vp/lp、截断时间Td、过零系数K、示伤电流lp等，并能存储和波形重现，波形数据能够存档，并能打印输出图形和试验报告。

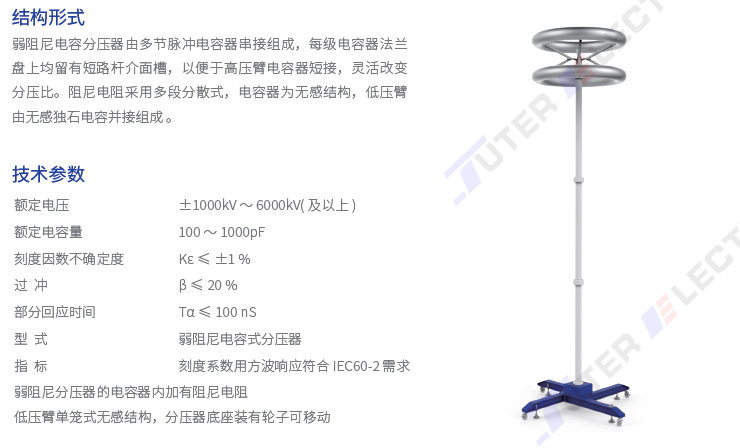

弱阻尼电容分压器CR系列

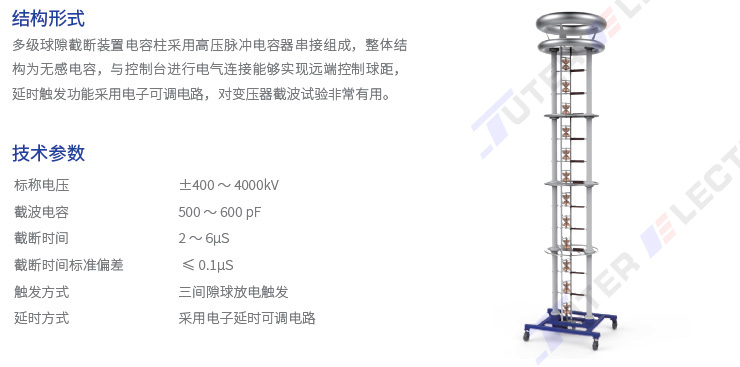

多级球隙截断装置MCG系列
